湘西超低频高压发生器 所以给变压器加两倍额定电压以上的电压必然会导致铁芯严重饱和，主磁通 ?m 增大，由图 1 可知，激励电流 i 会急剧增加，致使变压器发热烧毁；为了使变压器在加两倍压以上时铁芯仍不饱和，需要提高电源的频率至两倍频以上。感应耐压试验给变压器原边加两倍电压以上和两倍频率以上的电源，变压器的主磁通会使原边和副边同时感应出感应电动势 E1 和2，且分别是其额定工作状态下的两倍以上，所以感应耐压试验可以同时对主、副绕组进行纵绝缘性能的测试。当然，也完全可以根据需要从变压器的副边进行测试，所施加的电压应当是变压器额定工作状态下空载电压的两倍以上，频率同样是额定频率的两倍以上。4.感应耐压试验装置的原理图第三章、多倍频感应耐压测试仪接线方法及注意事项 3.1 感应耐压试验以及与 FRC系列分压器联机测试的接线方法 3.2? 伏安特性试验的接线方法注意事项：测量前务必检查被测设备（PT）、测量仪器（PT2200-10）是否均已可靠接地，接地线按图所示一点接地。

湘西超低频高压发生器我公司多倍频感应耐压测试仪仪主要功能及其技术特点概述：1、本装置具有一机多用特点：仪器可以用于电压互感器及变压器感应耐压试验，还可以用于其空载电流及伏安特性试验并显示伏安特性曲线，同时可以测量功率综合参数（有功功率、无功功率、功率因数）。2、本装置具有智能语音导航系统，全程语音导航操作让用户无障碍的使用设备，避免了人为的误操作。2、本多倍频感应耐压测试仪具有过压、过流、零位启动、闪络、过温等保护功能，过压过流保护值可以根据用户需要整定。3、整套多倍频感应耐压测试仪单件重量轻，便于现场使用，设备还采取了独特的抗震设计可保障设备在长途运输过程中不会因过度震动而损坏。4、本多倍频感应耐压测试仪具有380V及220V双电源供电系统，并具有自动和手动两种工作模式，方便用户根据现场情况灵活选择，提高了现场的使用便利性及工作效率。5、本装置试验数据可通过随机打印机直接打印，也可采取PC上位机程序下载，同时上位机软件自动生成WORD版的标准试验报告，此报告还可进行后期编辑处理并可直接打印使用。6、设备采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交互界面更为人性化。

<湘西>天正华意电气设备有限公司 超低频高压发生器湘西

湘西超低频高压发生器 所以给变压器加两倍额定电压以上的电压必然会导致铁芯严重饱和，主磁通 ?m 增大，由图 1 可知，激励电流 i 会急剧增加，致使变压器发热烧毁；为了使变压器在加两倍压以上时铁芯仍不饱和，需要提高电源的频率至两倍频以上。感应耐压试验给变压器原边加两倍电压以上和两倍频率以上的电源，变压器的主磁通会使原边和副边同时感应出感应电动势 E1 和2，且分别是其额定工作状态下的两倍以上，所以感应耐压试验可以同时对主、副绕组进行纵绝缘性能的测试。当然，也完全可以根据需要从变压器的副边进行测试，所施加的电压应当是变压器额定工作状态下空载电压的两倍以上，频率同样是额定频率的两倍以上。4.感应耐压试验装置的原理图第三章、多倍频感应耐压测试仪接线方法及注意事项 3.1 感应耐压试验以及与 FRC系列分压器联机测试的接线方法 3.2? 伏安特性试验的接线方法注意事项：测量前务必检查被测设备（PT）、测量仪器（PT2200-10）是否均已可靠接地，接地线按图所示一点接地。

湘西超低频高压发生器 变频电源操作指南1）打开电源，按下复位键，显示如图1。转动鼠标至“变频耐压测试”位置。图12）按下鼠标，转动鼠标至“手动”位置，按下旋转鼠标，出现图2。图23）按下旋转鼠标显示如图3，此时光标会停留在“参数设置”。图34）按下鼠标，光标显示到“功率”：5％，转动鼠标“功率”显示为6％，如图4。图45）按下旋转鼠标到“试验频率”，如图5。选择所需试验要用的频率（光标需要按停过个0，“030.0HZ”停在3的位置上，这是顺时针旋转增加频率）。等频率设定完成后按下鼠标确认，光标进入到“耐压时间”设定。6）“耐压时间”设定也是转动鼠标选择相应的位置，设定需要的时间，按下鼠标确认。7）设定“过流保护”（一般设为15A）。“过压保护”设定值大于试验的20％就可以。过压保护设定完成后按下鼠标确认。8）全部试验参数设置完成后，光标会回到“参数设置”，这时要转动鼠标到“开始试验”位置。按下鼠标确认，旋转鼠标就会有电压输出，光标会停在（试验频率）上，如图5。图59）按下鼠标，光标在“功率”位置再转动鼠标，观察显示屏“试验电压”，升到所设定的试验电压时，停止转动鼠标。按下鼠标，光标停在“停止”位置，这时就不要操作设备了，设备自动完成计时。耐压时间到达时蜂鸣器开始报警并自动降压到零位。显示如图6。图610）选择对应的选项，按鼠标确认完成整个试验过程。11）每次试验进行时如无特殊情况出现时，请不要按复位键、旋转鼠标停机，要等40秒计时结束自动降压。免突然停机会有反冲电压。注：在做下一次试验前，必须按“复位”键三次后在进行参数设置，否则设置就不正常，设备不能正常工作，如果设定时出现失误请按“复位”重新设置。

<湘西>天正华意电气设备有限公司 超低频高压发生器湘西

湘西超低频高压发生器 操作说明1、连接方法（1）单独使用I号升压器（试验电压≤30KV）连接方法图3 （连线图）连线说明：用本产品随机配备的一根专用线和接地线按图3的方法连接。电源插座用电源线连至50Hz/220V的交流电上。（2）I号升压器和II号升压器串联使用（试验电压≤80KV）连线方法图4　（连线图）连线说明：用本产品随机配备的两根专用线和接地线按图4的方法连接。电源插座用电源线连至50Hz/220V的交流电上。2、操作程序(1) 开机。(注意:每次开机前都要对试品充分放电，升压过程中需要停机时请先按停机键，再用电源开关)开机前请将升压器上的排气孔旋松，升压过程可能会有少量油溢出，是正常现象。按上述方法连好所有线路之后，就可以将电源开关打开。仪器在微机上电复位下，自动进入如图5所示的设限界面。在进行连线、拆线、或暂不使用仪器时，应将电源关掉。电源插座上装有保险管。若开机屏幕无显示，应先检查保险管是否熔断。大小应按表1提供的数据更换。(2) 设置限定参数 图5（设定界面）在图5所示的设限界面上，可根据试验的需要设定好试验频率、试验电压、高压侧的过压保护值、过流保护值、试验时间。将光标移到相应的设定，按确定键选择。

<湘西>天正华意电气设备有限公司
超低频高压发生器湘西 <湘西>天正华意电气设备有限公司

湘西超低频高压发生器 电缆的超低频耐压试验方法1、将与试品相连的电器设备全部脱离试品电缆。2、采用10000V兆欧表对试品电缆各相分别进行绝缘电阻试验，记录试验值。3、试验电压峰值：Ｕmax＝３Ｕo，其中Ｕo为电缆导体对地或金属屏蔽之间的额定工作电压。例如：额定电压为10KV电缆，单相额定电压 Ｕo：Ｕo＝１０/√３kV所以试验电压峰值为：Ｕmax＝３Ｕo＝３×１０/√３kV＝√３×１０kV＝１７．３２kV4、试验时间：3分钟。5、可分相进行测试。试品电缆的电容值在试验设备负载容量能力范围内时，可将试品电缆三相线芯并联后，同时进行耐压试验。6、用随机附带的专用柔性连接电缆将试验设备与试品电缆按图9所示的方法相连接。合上电源，设定好试验频率、时间和电压以及高压侧的过流保护值、过压保护值，然后开始升压试验。升压过程应密切监视高压回路，监听试品电缆是否有异常响声。升至试验电压时，即开始记录试验时间并读取试验电压值。7、试验时间到后，仪器自动停机。试验中若无破坏性放电发生，则认为通过耐压试验。8、在升压和耐压过程中，如电流异常增大，电压不稳，试品电缆发生异味，烟雾或异常响声或闪烙等现象，应立即停止升压，停机后查明原因。这些现象如果是试品电缆绝缘部分薄弱引起的，则认为耐压试验不合格。如确定是试品电缆由于空气湿度或表面脏污等原因所致，应将试品电缆清洁干燥处理后，再进行试验。9、试验过程中，如果遇到非试品电缆绝缘缺陷使仪器出现过流保护，在查明原因后，应重新进行全时间连接耐压试验。不得仅进行“补足时间”试验

<湘西>天正华意电气设备有限公司
<湘西>天正华意电气设备有限公司 超低频高压发生器湘西
<湘西>天正华意电气设备有限公司 超低频高压发生器湘西

湘西超低频高压发生器产品概述电压互感器（PT）和变压器是电力系统中的关键设备，其绝缘缺陷，如匝间、层间短路、支架放电和铁芯穿芯螺杆悬浮放电等现象都会严重的影响设备的正常运行，甚至会发生严重的电力事故。故互感器和变压器的感应耐压试验是保证其质量符合标准的一项重要试验。互感器及变压器绕组的匝间、层间、段间及相间绝缘的纵绝缘感应耐压试验，是互感器及变压器绝缘试验中的重要项目。基于纵绝缘试验中的特殊性，需要通过施加倍频电压，以提高绕组间绝缘的试验电压，从而达到耐压试验的目的。多倍频感应耐压测试仪是我公司根据多年的现场使用经验及客户反馈信息，为满足各种客户需求而设计制造，其操作简单，性能可靠，能较好的满足变压器，互感器感应耐压试验的需要。本仪器输出为正弦波，波形失真度小 波形畸变率 ＜ 2 ％。全套多倍频感应耐压测试仪体积小，波形好，输出稳定。 该装置的核心组件——变频电源采用高性能微处理器性能高度可靠，程序控制采用全中文菜单显示，具有自动化程度高，保护迅速可靠，人机界面友好等特点。在使用前请务必仔细阅读本使用说明，以免误操作对被试品及试验装置造成不必要的损坏。

<湘西>天正华意电气设备有限公司 超低频高压发生器湘西

湘西超低频高压发生器根据试验标准，对电力变压器及电压互感器感应试验电压大致2-3倍工作相电压考虑。变压器刚出产时，没有经过恶劣环境长时间的考验，外施其额定电压和频率的电源作试验，绕组匝间、层间和段间的电压不足以达到电介质缺陷处的击穿电压难以造成这些绝缘缺陷处的放电和击穿，这种存在绝缘故障隐患的变压器与绝缘性能良好的同类变压器的空载电流和空载功耗没有太大的差别，故而难以发现这些隐患；而感应耐压试验给变压器施加2倍额定电压以上的电压，可以在纵绝缘缺陷处建立更高更集中的场强，绕组匝间、层间和段间的电压达到并超过电介质缺陷处的击穿电压；感应耐压试验给变压器施加频率在2倍的额定频率以上，较高的频率又可以大大降低固体电介质的击穿电压，使得绝缘缺陷更容易被击穿；感应耐压试验所规定的外施电压的作用时间亦可保证绝缘缺陷的击穿；故感应耐压试验可以可靠地检测出变压器纵绝缘性能的好坏。众所周知，变压器在额定频率，额定电压下，铁芯接近饱和，若用工频电源在被试变压器绕组两端施加大于额定电压的试验电压，则空载励磁电流会急剧增加，达到不可允许的程度，从感应电势的关系式可以看出，为了施加大于额定电压的试验电压，而又不使铁芯饱和，可采用增加电源频率的办法，必须用大于倍频电源发生器，电流不超过空载额定电流的50％（电压在2倍800V）。本套升压装置采用专用的数子DSP处理芯片，输出标准的SPWM 150HZ，电压输出部分采用第五代IPM。与传统的三倍频比，去除了调压器、3台合成频率的变压器，重量轻，体积小，输出电流大。电流设定可以从1A～50A任意设定，如需要大电流输出可以更换IPM电流可以到100A。注意：小分辨率为0.1Hz的步进变化，不仅可用于PT的感应耐压试验，还能用于其它需要使用变频电源的场合。

<湘西>天正华意电气设备有限公司 超低频高压发生器湘西

湘西超低频高压发生器 所以给变压器加两倍额定电压以上的电压必然会导致铁芯严重饱和，主磁通 ?m 增大，由图 1 可知，激励电流 i 会急剧增加，致使变压器发热烧毁；为了使变压器在加两倍压以上时铁芯仍不饱和，需要提高电源的频率至两倍频以上。感应耐压试验给变压器原边加两倍电压以上和两倍频率以上的电源，变压器的主磁通会使原边和副边同时感应出感应电动势 E1 和2，且分别是其额定工作状态下的两倍以上，所以感应耐压试验可以同时对主、副绕组进行纵绝缘性能的测试。当然，也完全可以根据需要从变压器的副边进行测试，所施加的电压应当是变压器额定工作状态下空载电压的两倍以上，频率同样是额定频率的两倍以上。4.感应耐压试验装置的原理图第三章、多倍频感应耐压测试仪接线方法及注意事项 3.1 感应耐压试验以及与 FRC系列分压器联机测试的接线方法 3.2? 伏安特性试验的接线方法注意事项：测量前务必检查被测设备（PT）、测量仪器（PT2200-10）是否均已可靠接地，接地线按图所示一点接地。

<湘西>天正华意电气设备有限公司

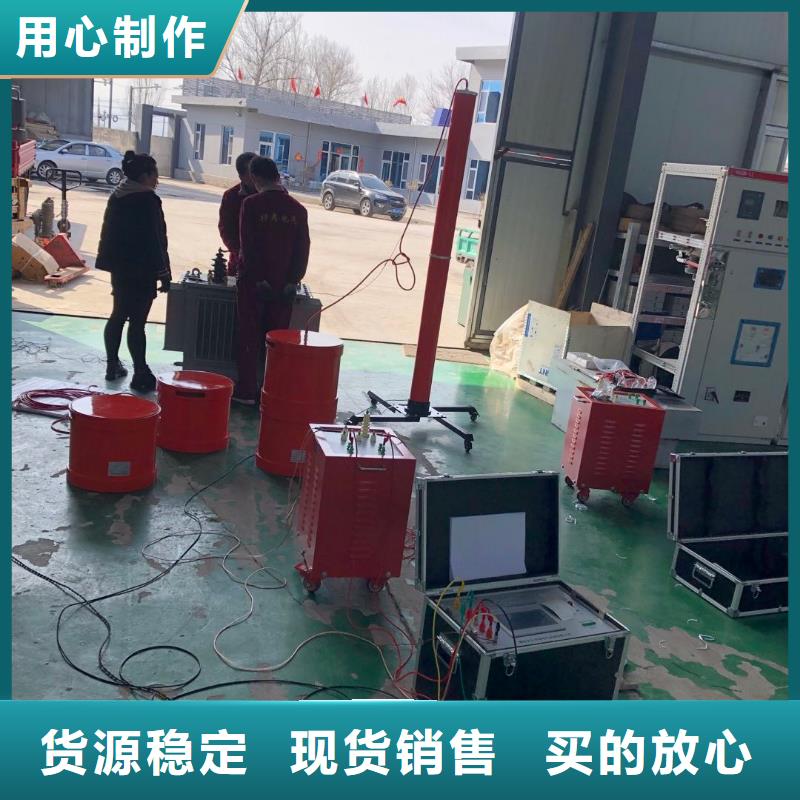

湘西超低频高压发生器主要特点： 一机多用 不仅可做互感器感应耐压试验，还可兼做工频试验。 防止容升 配合高阻抗电容分压器，能直接监测一次侧的高压自动完成感应耐压试验 操作简单 加压手动加压，可选30Hz～300Hz频率范围恒压输出 保护 仪器具有完善的过压和过流保护功能，且均可由用户设定 显示清新采用背光式大屏幕液晶屏，显示清晰，操作界面简单明了打印快速 仪器内装微型高速热敏打印机，可快速打印显示内容。实时时钟 能记录测量的日期和时间，并在液晶屏上显示当前时间。 数据存储 可存储92组数据，存满后还可覆盖。抗震性能 采用抗震设计，长途运输中的颠簸不会损坏仪技术参数1.变频电源箱1）额定输入电压：单相380V(也可以输入单相220V，但输出电压会减半)，此变频电源是通用电源50-60HZ2）输出电压：0—360V 单相SPWM调制正弦波3）额定输出功率：10KW4）频率调节范围： 30～300HZ， 小频率调节步距：0.1HZ5）输出波形畸变率：≤2％6）采集电压方式为低压侧（即输出电压0～500V）就是加到PT二次测试电压，因PT的变比值为恒定的。过压保护可以设定。7）10KV～35KVPT试验需要0～500V 电压，110KVPT可以用0～220V电压，接100√3二次辅助绕组，电压182V就可以。非加压绕组可以接补偿电抗器（5A、10A、20A），以免烧坏PT被试品。8）额定满负载下连续工作时间：5分钟9）320X240超大LCD显示，旋转鼠标一键式操作。10）重量：15Kg

湘西超低频高压发生器 自动升压自检成功后，仪器自动进入升压状态。仪器将用若干个周期的时间将电压升至设定值。在升压过程中，按停机键，仪器将切断电压输出，回到开始画面。当升压值接近设定值时出现图6图6此时按“上下”键，微调电压，按“确定”键，出现图7，仪器开始计时，计时结束后自动打印试验报告。回到开始画面，放电结束后关机再开始下一次测量。图7★另外还有两种非正常停机：过压保护停机、过流保护停机。停机后出现相应的提示界面，放电结束后，再调整限制电压值或限制电流值，再开始下次测量。七、电缆的超低频耐压试验方法1、将与试品相连的电器设备全部脱离试品电缆。2、采用10000V兆欧表对试品电缆各相分别进行绝缘电阻试验，记录试验值。3、试验电压峰值：Ｕmax＝３Ｕo，其中Ｕo为电缆导体对地或金属屏蔽之间的额定工作电压。例如：额定电压为10KV电缆，单相额定电压 Ｕo：Ｕo＝１０/√３kV所以试验电压峰值为：Ｕmax＝３Ｕo＝３×１０/√３kV＝√３×１０kV＝１７．３２kV4、试验时间：3分钟。5、可分相进行测试。试品电缆的电容值在试验设备负载容量能力范围内时，可将试品电缆三相线芯并联后，同时进行耐压试验。6、用随机附带的专用柔性连接电缆将试验设备与试品电缆按图8所示的方法相连接。合上电源，设定好试验频率、时间和电压以及高压侧的过流保护值、过压保护值，然后开始升压试验。升压过程应密切监视高压回路，监听试品电缆是否有异常响声。升至试验电压时，即开始记录试验时间并读取试验电压值。

湘西超低频高压发生器 产品简介本产品结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：★电流、电压数据均直接通过高压侧采样获得，所以数据真实、准确。★过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０ms。★过流保护：设计为高低压双重保护，高压侧可按设定值进行停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０ms。★ 高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。★由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。
